联想AIO H1000产品概述

AIO H1000


联想 AIO H1000 基于超融合设计,采用极具创新的超融合架构,将计算与存储高度集成,并且能构建出云管理平台的一站式解决方案,是一款真正的将软、硬件和管理超级融合的云基础设施一体机方案,为用户提供高度简化的一站式基础设施云管平台。不仅可以使得业务部署上线从周缩短到天,而且与企业应用软件、中间件和数据库软件完全解耦,打破传统分离架构的 IO 瓶颈,数倍提升企业关键应用的性能。

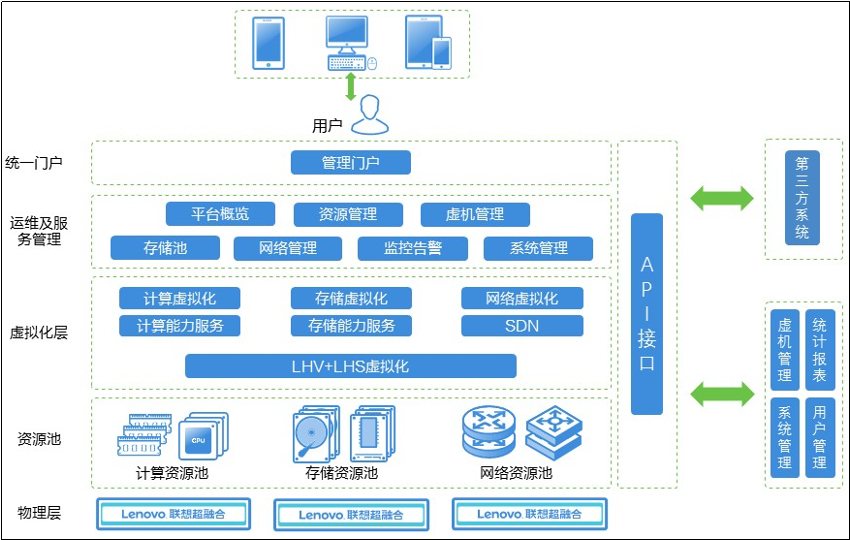

图例-产品整体架构图

►►►

联想AIO H1000产品技术介绍

管理平台采用分布式架构

云管平台可实现分布式架构部署,支持单机和集群高可用两种方式,高可用方式支持任意一个web服务器down机,平台依旧正常使用。

如遇管理平台宕机情况,可实现对管理平台的高可用机制来恢复业务,具体如下:

1  Master 节点正常,Slave 节点 down 机:只需将 Slave 开机即可,用户无感知,平台正常使用(默认使用Master)。

2  Master 节点 down 机,Slave 节点正常:只需将 Master 开机即可,用户无感知平台正常使用(配置Master 不抢占模式)。

3  Master 节点 down 机,Slave 节点 down 机:需先将 Master 开机启动,并对数据库 Master 启动;然后再将 Slave 开机即可。

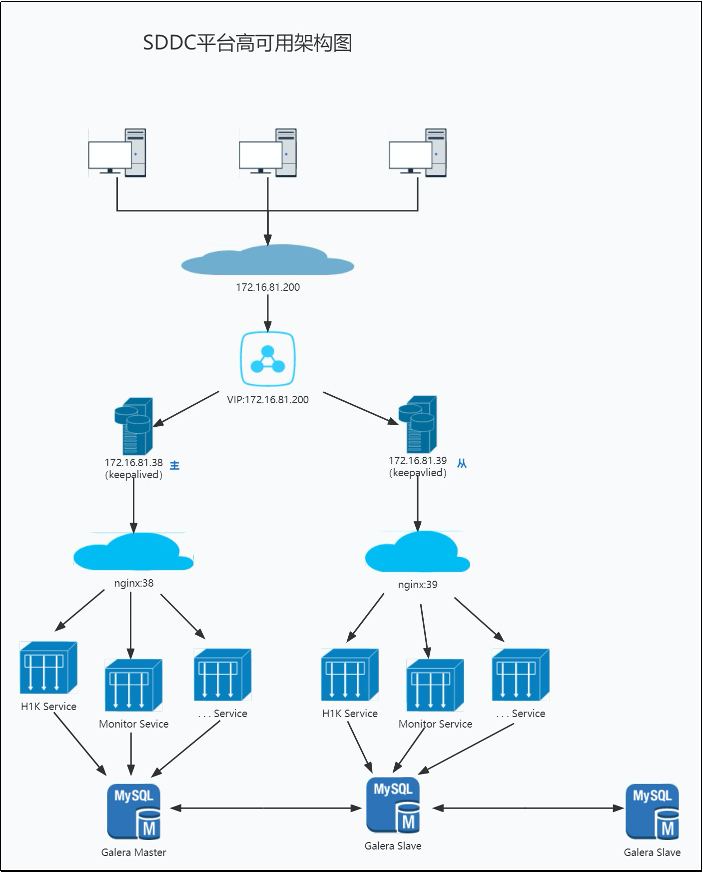

图例-管理平台架构图

联想AIO计算虚拟化


AIO 虚拟化采用自主研发的计算虚拟化 LHV 和网络虚拟化 LNX 技术,共同实现具体的云平台管理工作。


LHV 是针对 H1000 自主研发的一个云计算管理平台,通过域、计算、网络和存储驱动等几个重要的组件组合,完成具体的云平台管理工作,产品目标是提供实施简单、可大规模扩展、丰富和标准统一的云计算管理平台。通过各种互补的服务提供基础设施服务(IaaS)的解决方案,每个服务都提供相应的 API 进行满足第三方集成。

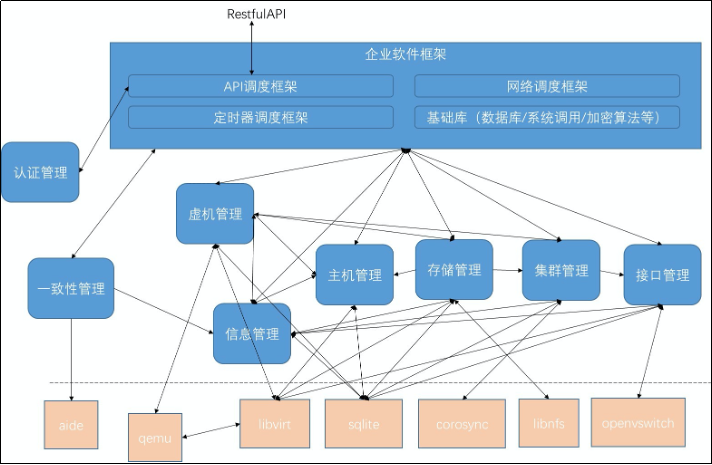

图例-虚拟化管理平台架构图

联想AIO网络虚拟化

LNX 是联想 AIO 云计算自主研发的一种跨集群 SDN 技术,其采用扁平的网络结构,提供二层平面的 SDN 功能,并使用 VLAN 技术对网络进行物理隔离,大大提高网络的利用率,确保网络安全保密。通过所画即所得,并能实现拓扑图展示的能力,方便 IT 管理人员可以更快速、简单、直观地构建数据中心各个业务所需的逻辑拓扑。





图例-可视化的网络拓扑图

联想AIO存储虚拟化

LHS为虚拟机提供稳定、高效、健壮的数据存储功能,与虚拟机管理程序(hypervisor)深度融合,支持动态迁移、资源平衡、高可用等特性,简化了存储配置和虚拟机置备活动。LHS 对虚拟机管理程序来说就像集中式存储阵列一样,但是所有 I/O 都在本地处理以提供最高性能。

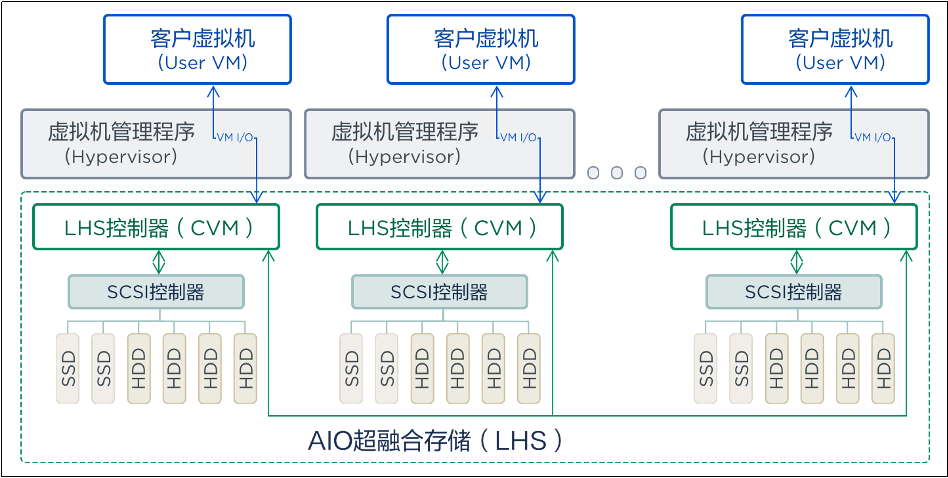

图例-存储虚拟化架构图

►►►

综合优势

联想 AIO H1000 作为一体化私有云基础架构的标准组件,可为客户整合企业计算、存储和网络等 资源,快速构建企业云,提供全新的 IT 模型和服务体验。


联想 AIO H1000 方案基于“快速实施,快速部署”的设计,给予客户 2 小时快速交付云平 台的设想,使客户彻底摆脱构建云平台时的复杂设计、安装和部署等过程。


联想 AIO 云计算 H1000 集成串联多台服务器,可水平扩展云平台计算与存储资源的规模,使云平台具备高可用、高性能、易管理和低碳等核心优势。
